Teknik bilgi
01| Anma çapı | DN50 – DN300 |
|---|---|
| Basınç sınıfı | PN16 – PN40 |
| Norm | DIN |
| Bağlantı tipi | Kaynaklı |
| Flanş ölçüleri | EN 1092-2EN 1092-2Flanşlar — dökme demir flanşlar, PN gösterimli ISO 7005-2ISO 7005-2Metalik flanşlar — dökme demir flanşlar |
| Test | TS EN 12266-1EN 12266-1Endüstriyel vanalar — vanaların testi · basınç testleri API 598API 598Vanaların muayene ve testi |
Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Malzeme
02| Malzeme |
|---|
Özellikler

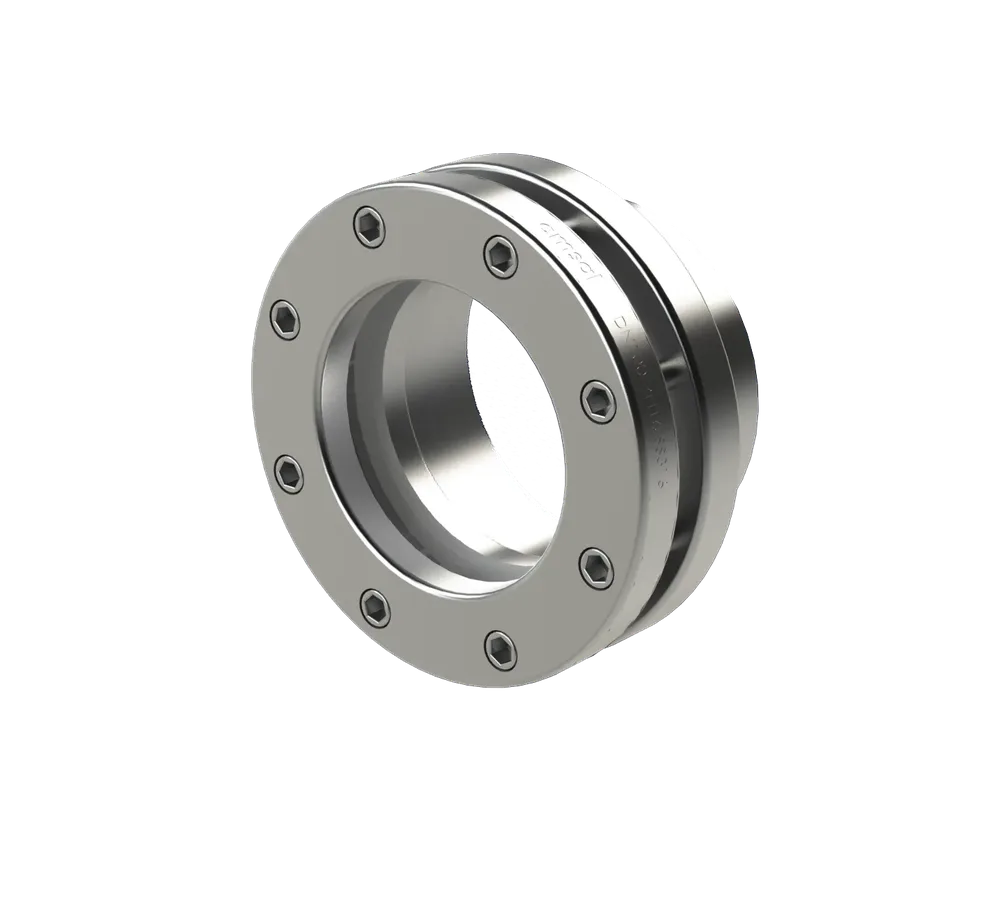

03Akış göstergeleri, sistemdeki sıvı veya gazın geçtiğini görsel olarak doğrulamak amacıyla kullanılsa da, uygulamaya göre farklı formlarda tasarlanabilirler. Yaygın kullanım senaryolarına göre çeşitlendirilmiş akış gösterge türleri şu şekilde sıralanabilir;
Kullanım
- Kimya ve gıda endüstrisi – şeffaflık ve hijyen takibi
- HVAC ve su arıtma sistemleri – akışın doğrulanması
- Proses hatları – sıvı veya gaz geçişinin izlenmesi
Aksesuarlar
04
Akış Gösterge Ayfınlatması
Görsel takibin yetersiz olduğu karanlık veya uzaktan izleme gerektiren tesislerde dahili aydınlatma ile görsel kontrol güçlendirilirilebilir.
Akış Anahtarı
Görsel takibin yetersiz olduğu karanlık veya uzaktan izleme gerektiren tesislerde akış algılandığında LED ışık uyarısı verir veya sinyal çıkışı üretir. Otomasyon sistemlerine entegre edilebilir.
Akış Türbini
Düşük ve orta debili hatlarda pervane dönerek akışın varlığını net biçimde gösteririr, akış yönü net gözlemlenir, düşük basınç kaybı sunar.
Akış Bilyesi
Akışla birlikte yükselen veya dönen bilye sayesinde hareket net şekilde gözlemlenir. Kompakt tasarımı ile dar alanlarda tercih edilir.
İndirmeler
05HAZIRLANIYOR
