Stokta bulamadığınız vanayı üretiyoruz.
Katalog ürünleriyle karşılanamayan ölçü, malzeme, bağlantı ve basınç sınıfı gereksinimleri için vanayı proses şartlarınıza göre tasarlıyor, fabrikamızda üretip test ediyoruz.
- TASARIM
- Malzeme seçimi · CFD
- ONAY
- İmalat öncesi onay çizimi
- TEST
- TS EN 12266-1 · P10 / P12
- BELGE
- EN 10204 3.1
Standart dışı gereksinimler
-
Ölçü
Standart dışı anma çapı, yüz-yüze ölçü ve bağlantı ölçüleri.
DN · yüz‑yüze · flanş delik dairesi -
Malzeme
Gövde, disk, yay ve conta malzemesi; akışkan ve sıcaklığa göre seçilir.
1.4401 · AISI 316 · Rg5 · Al‑bronz · Titanyum · PTFE -
Bağlantı ve basınç sınıfı
Flanş standardı, basınç sınıfı ya da dişli bağlantı.
EN 1092‑1 · ASME B16.5 · JIS B 2220 · ISO 228‑1 -
Proses şartı
Çalışma basıncı ve sıcaklığı, akışkan, montaj konumu; yay seçimiyle açılma basıncı.
P · T · akışkan · Δp
Talepten teslimata
İmalat, onay çiziminin müşteri onayından sonra başlar.
-
01
Talep
Proses şartları, ölçü ve malzeme gereksinimi; teknik resim, P&ID ya da mevcut vananın fotoğrafı.
-
02
Tasarım
Malzeme seçimi ve akış analizi. Basınç kaybı ve akış karakteristiği imalattan önce CFD ile hesaplanır.
malzeme seçimi · CFD -
03
Onay
Ölçülü onay çizimi onayınıza sunulur.
onay çizimi -
04
İmalat
Talaşlı imalat ve montaj fabrikamızda yapılır.
talaşlı imalat · montaj -
05
Test
Gövde dayanım (P10) ve yuva sızdırmazlık (P12) testleri.
TS EN 12266-1

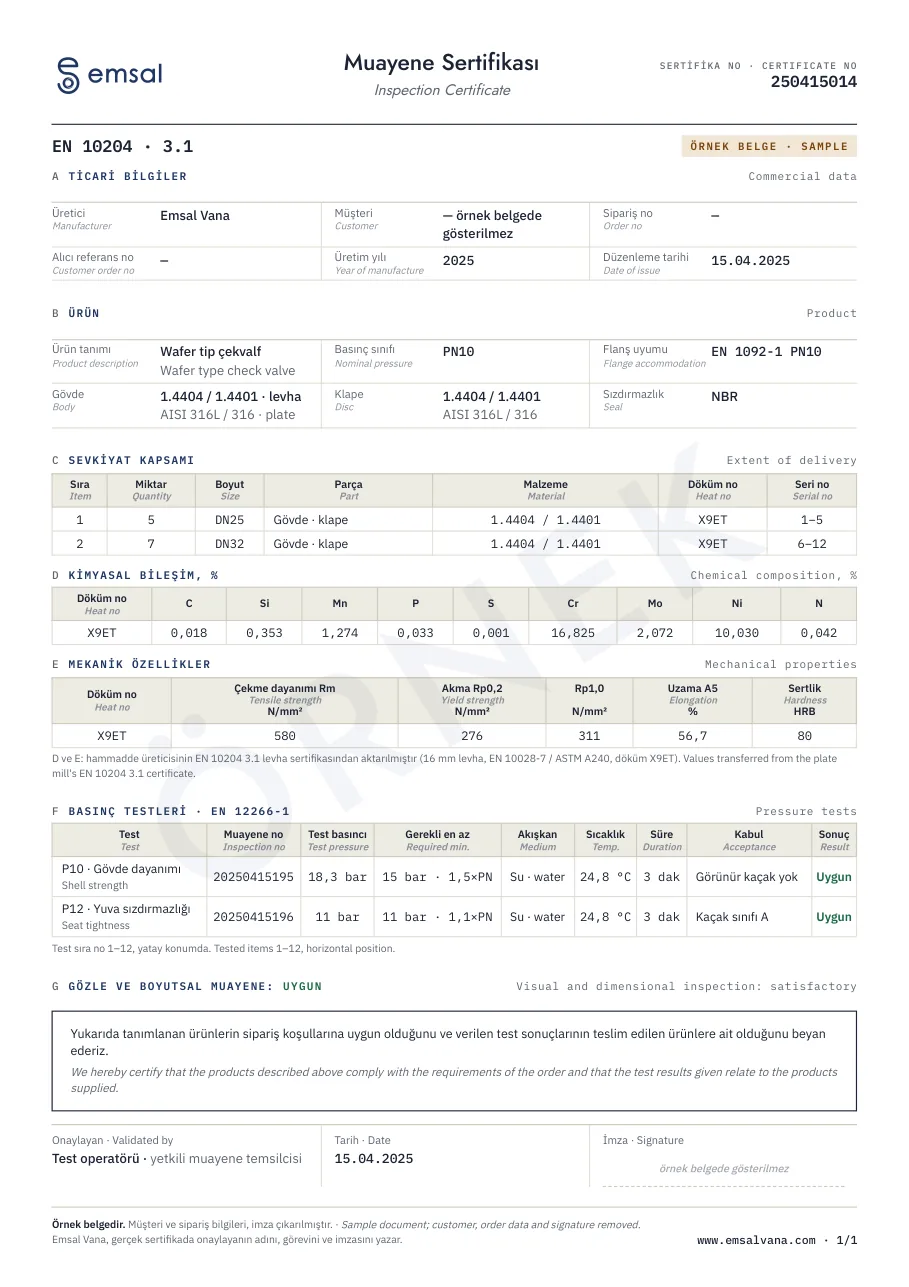

EN 10204 3.1 muayene belgesi
Talep edilen özel üretim vanalar, malzeme ve test kayıtlarını içeren 3.1 muayene belgesiyle teslim edilir.
- ÜRÜN VE SEVKİYAT
- Ürün tanımı, basınç sınıfı, boyut, adet, seri numaraları
- HAMMADDE
- Döküm numarası, kimyasal bileşim ve mekanik özellikler: hammadde üreticisinin 3.1 sertifikasından
- BASINÇ TESTLERİ
- EN 12266-1 · P10 gövde dayanımı, P12 yuva sızdırmazlığı: test basıncı, akışkan, süre, sonuç
- MUAYENE
- Gözle ve boyutsal muayene
Talebinizi iletin
Teknik değerlendirme ve teklif için gereken bilgiler:
- Ürün tipi
- Anma çapı ve basınç sınıfı DN / PN ya da Class
- Akışkan ve çalışma sıcaklığı
- Malzeme gövde, iç parçalar, conta
- Adet
- Teknik resim ya da numune fotoğrafı mevcut vananın yerine geçecekse künyesi ve yüz‑yüze ölçüsü
