Teknik bilgi
01| Anma çapı | DN8 – DN50 |
|---|---|
| Basınç sınıfı | PN16 – PN63 |
| Kullanım sıcaklığı | −40 °C … +230 °C Üretici beyanı. Kesin değer teklifte. |
| Norm | DIN · ANSI |

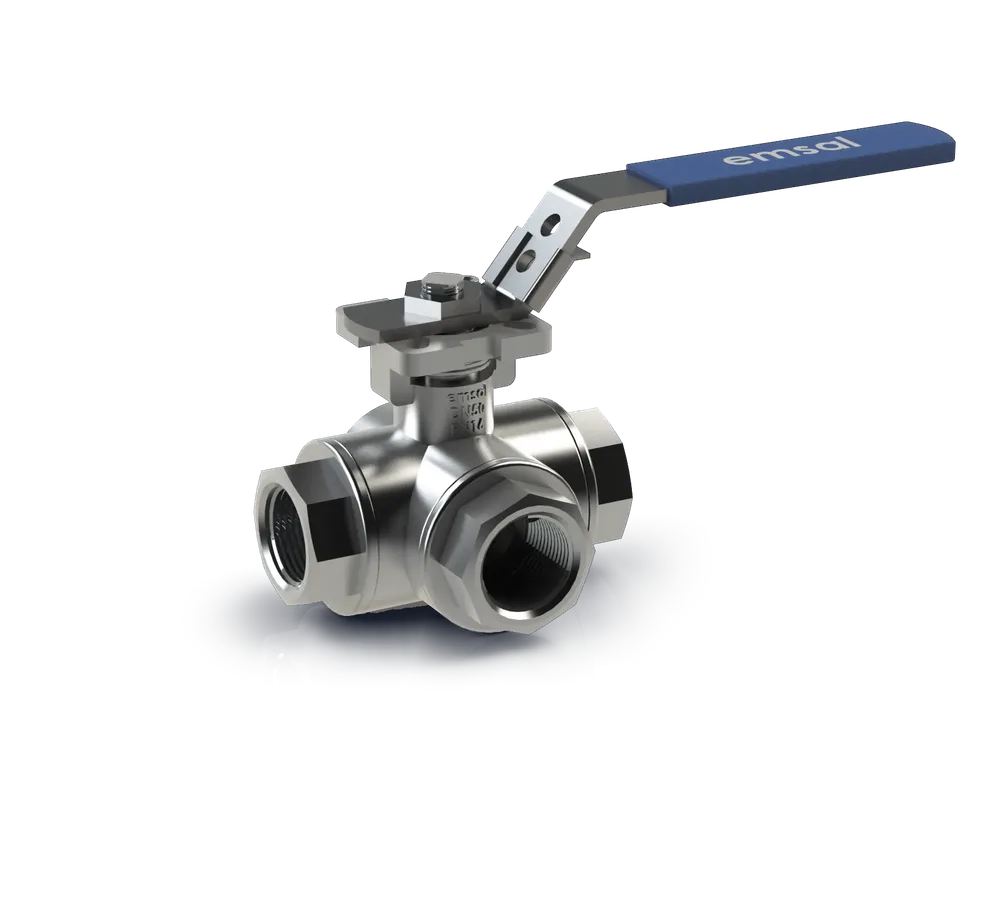

| Bağlantı tipi | Dişli · Tepe flanşlı · 3 yollu · Flanşlı |
| Tasarım | BSPP Dişi Dişli Bağlantı (DIN 2999) |
| Yüz-yüze ölçü | TS EN 558 Seri 1 (DIN 3202 M3)EN 558Vanaların yüz-yüze ve merkez-yüz ölçüleri |
| Tepe flanşı | ISO 5211ISO 5211Aktüatör bağlantı (tepe) flanşı |
| Test | TS EN 12266-1EN 12266-1Endüstriyel vanalar — vanaların testi · basınç testleri |
Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Malzeme
02| Malzeme |
|---|
Aksesuarlar
03
Aktüatör
Aktüatörler, endüstriyel vanaların otomatik olarak açılıp kapanmasını sağlayan mekanizmalardır. Manuel kontrol gereksinimini ortadan kaldırarak süreçleri daha güvenli ve verimli hale getirirler.
Limit Switch Box
Limit switch box’lar, endüstriyel otomasyon sistemlerinde kullanılan, bir valfin veya mekanik hareketli parçanın konumunu izlemeye yarayan cihazlardır. Genellikle pnömatik ve elektrikli aktüatörlerle birlikte kullanılırlar. Doğrudan manuel bir valfin ürerine konumlandırılarak da kullanılabilirler.
Dişli kutusu
Manuel dişli kutuları, büyük ve yüksek tork gerektiren vanaların elle kontrol edilmesini sağlayan mekanik sistemlerdir. Kullanıcı, bir el çarkı veya kol aracılığıyla dişli mekanizmasını harekete geçirerek vananın açılmasını veya kapanmasını sağlar.
Braket ara bağlantı
Braketler, vana sistemlerinde aktüatörlerin, dişli kutularının ve diğer aksesuarların güvenli bir şekilde montajını sağlamak için kullanılan mekanik destek elemanlarıdır. Vananın gövdesi ile aktüatör arasındaki bağlantıyı oluşturarak, sistemin stabil çalışmasını sağlar.
