Teknik bilgi
01| Norm | DIN |
|---|---|
| Bağlantı tipi | Pnömatik |
| Bağlantı standardı | TS EN ISO 5211 |
Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Malzeme
02| Malzeme |
|---|
Özellikler

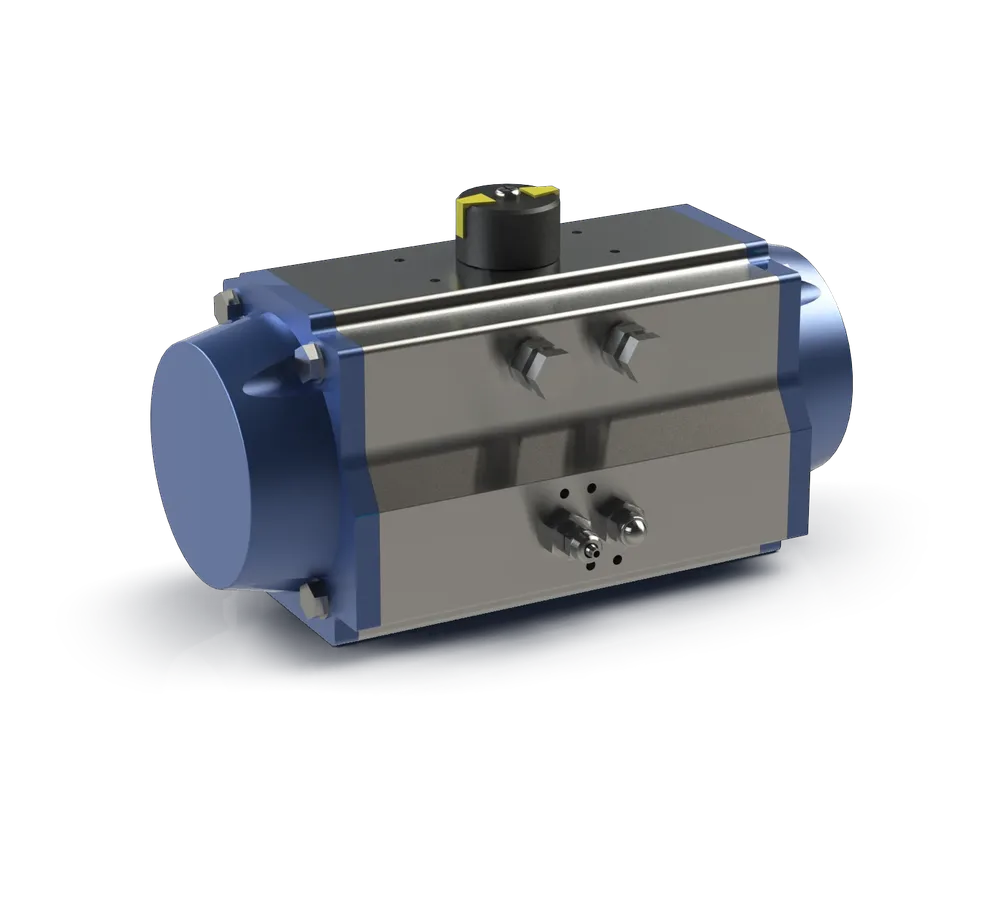

03Pnömatik aktüatörler, modern endüstriyel otomasyonun vazgeçilmez bileşenleri olarak, hem güvenlik hem de verimlilik açısından üstün performans sunar.
Çalışma
- 1. Basınçlı hava, aktüatörün içindeki piston veya diyaframa iletilir.
- 2. Bu hareket, vana miline aktarılır ve vana açılır veya kapanır.
- 3. Tek etkili modellerde yay geri dönüşü sağlar; çift etkili modellerde her iki yönde hava kullanılır
- 4. Aktüatör, PLC, SCADA veya manuel kontrol sistemleriyle entegre edilebilir
Avantaj
- Hızlı tepki süresi – elektrikli aktüatörlere göre daha hızlıdır
- Patlayıcı ortamlarda güvenli kullanım – kıvılcım üretmez
- Enerji verimliliği – yalnızca hareket anında hava tüketir
- Düşük bakım ihtiyacı – basit mekanizma, uzun ömür
- Uzaktan otomasyon imkânı – PLC ve SCADA sistemleriyle tam uyum
Kullanım
- Kimya ve petrokimya tesisleri
- Su arıtma ve dağıtım sistemleri
- Gıda ve ilaç üretim hatları
- Enerji santralleri
- HVAC sistemleri
- Denizcilik ve gemi makineleri
- Yangın söndürme ve güvenlik sistemleri
Aktüatör Tipleri Karşılaştırma Tablosu
| Aktüatör Tipi | Enerji Kaynağı | Avantajları | Dezavantajları |
|---|---|---|---|
| Pnömatik | Basınçlı hava | Hızlı tepki, güvenli, düşük maliyet | Düşük hassasiyet, hava altyapısı gerekebilir |

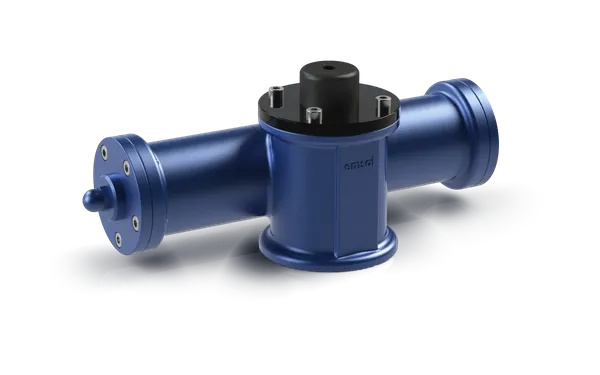

| Hidrolik | Basınçlı sıvı | Yüksek kuvvet, hassas kontrol | Sızıntı riski, bakım ihtiyacı, maliyetli |
| Elektrikli | Elektrik enerjisi | Hassas kontrol, temiz çalışma, kolay entegrasyon | Yavaş tepki, patlayıcı ortamlarda riskli olabilir |
Aksesuarlar
04

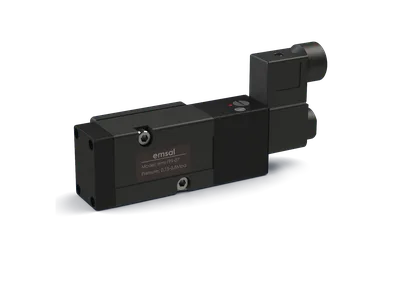

Namur valf
Namur valfler, elektriksel bir sinyal alarak pnömatik bir harekete dönüştürür. Bu sayede, aktüatörün hareketini kontrol ederek bağlı olduğu vananın açılıp kapanmasını sağlar.
Limit Switch Box
Limit switch box’lar, endüstriyel otomasyon sistemlerinde kullanılan, bir valfin veya mekanik hareketli parçanın konumunu izlemeye yarayan cihazlardır. Genellikle pnömatik ve elektrikli aktüatörlerle birlikte kullanılırlar. Doğrudan manuel bir valfin ürerine konumlandırılarak da kullanılabilirler.

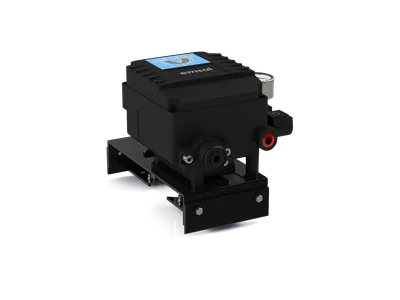

Pozisyoner
Pnömatik pozisyoner, kontrol vanalarının açıklık derecesini hassas şekilde ayarlamak için kullanılan bir cihazdır. Genellikle 4–20 mA gibi analog sinyalleri alarak, bu sinyale uygun şekilde aktüatöre hava gönderir ve vananın konumunu belirler.
İndirmeler
05HAZIRLANIYOR
