Teknik bilgi
01| Basınç sınıfı | PN10 |
|---|---|
| Norm | DIN |
| Bağlantı tipi | Seviye |
| Bağlantı standardı | Özel Flanşlı Bağlantı |
Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Malzeme
02| Malzeme |
|---|
Özellikler

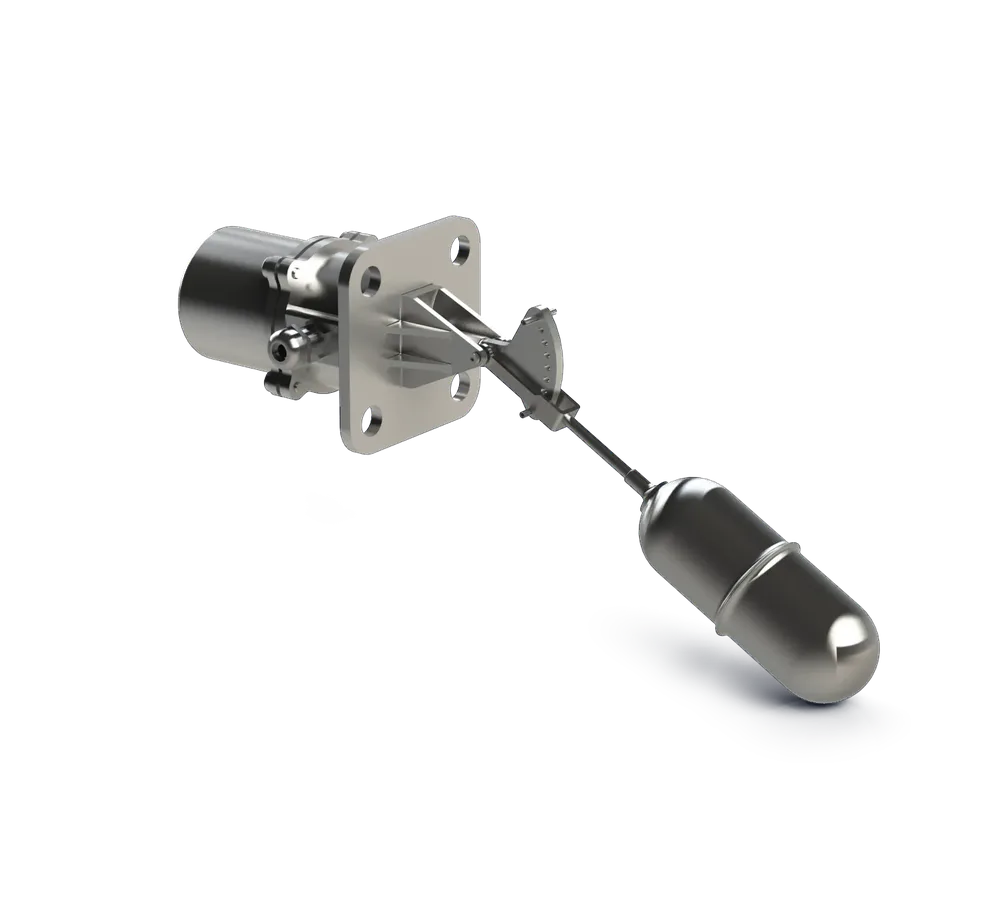

03Çalışma
- Şamandıra, sıvı seviyesine göre yukarı veya aşağı hareket eder.
- Bu hareket, bir mekanik kol, halat, zincir veya mıknatıs aracılığıyla bir anahtarı tetikler.
- Anahtar, bir röle çıkışı sağlar; bu çıkış pompa, alarm veya vana gibi başka bir sisteme sinyal gönderebilir.
- Genellikle "aç – kapat" (ON/OFF) türü basit seviye kontrolü için kullanılır.
Avantaj
- Basit yapı: Karmaşık elektronik donanım gerekmeden çalışır.
- Uzun ömür: Mekanik parçaların aşınması azdır, düzenli bakım ile uzun süreli kullanım mümkündür.
- Enerji gereksinimi yok: Pasif çalışma prensibi sayesinde enerjiye ihtiyaç duymaz.
- Farklı sıvılarla uyumlu: Su, yağ, kimyasal çözeltiler gibi sıvılarla kullanılabilir.
Kullanım
- Su Arıtma; Temiz su ve atık su tank kontrolü
- Tarım; Sulama sistemlerinde seviye takibi
- Endüstri; Kimyasal ve yağ tanklarının doluluk izlenmesi
- Konut Sistemleri; Boyler ve su deposu kontrolü
Dikkat
- Kurulum açısı ve pozisyonu doğru olmalı; eğik montaj yanlış sinyal verebilir.
- Şamandıra hareketini engelleyebilecek kirlenme veya tortu birikimi düzenli temizlenmelidir.
- Yüksek viskoziteli sıvılar için özel tasarım gerekebilir.
İndirmeler
04Teknik föyPDF · TR · ölçü ve ağırlık tablosu
HAZIRLANIYOR
HAZIRLANIYOR
CAD modeliSTEP · DXF · DN seçerek
AŞAMA D
AŞAMA D
3.1 sertifika örneğiPDF · EN 10204 · TR/EN
Örneği aç
Örneği aç
