Teknik bilgi

01

Anma çapı	DN15 – DN2000
Basınç sınıfı	PN6 – PN100
Norm	DIN · JIS · ANSI
Bağlantı tipi	Dişli
Tasarım	EN 1092-1EN 1092-1Flanşlar — çelik flanşlar, PN gösterimli DIN 2501DIN 2501Flanş bağlantı ölçüleri (eski DIN serisi; yerini EN 1092 aldı) ISO 7005-1ISO 7005-1Metalik flanşlar — çelik flanşlar
Bağlantı standardı	EN 1092-1EN 1092-1Flanşlar — çelik flanşlar, PN gösterimli DIN 2501DIN 2501Flanş bağlantı ölçüleri (eski DIN serisi; yerini EN 1092 aldı) ISO 7005-1ISO 7005-1Metalik flanşlar — çelik flanşlar
Test	TS EN 12266-1EN 12266-1Endüstriyel vanalar — vanaların testi · basınç testleri

Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.

Malzeme

02

Malzeme	SS316SS304Rg5St37A105

Özellikler

03

Dikkat

Uygulama ortamına uygun malzeme ve tip seçimi yapılmalıdır.
Conta tipi flanşın yüzey yapısıyla uyumlu olmalıdır (düz, yükseltilmiş, ring tipi vb.).
Montaj sırasında düzgün sıkma yapılmalı; aşırı gerilme çatlamalara yol açabilir.
Korozyon ve titreşim risklerine karşı koruyucu tedbirler alınmalıdır.

Flanşların Temel Görevleri

Boru, vana, pompa veya ekipmanları güvenli şekilde birbirine bağlar.
Conta veya sızdırmazlık elemanlarıyla birlikte kullanılarak kaçakları önler.
Bakım ve değişim işlemlerinde kolaylık sağlar.
Yüksek basınç, sıcaklık ve kimyasal ortamlarda dayanıklı bağlantı sunar.

Malzeme Türleri

Karbon Çelik (ST37, ASTM A105): Yüksek mukavemetli, genel amaçlı tesisatlarda kullanılır.
Paslanmaz Çelik (AISI304, AISI316): Korozyon dayanımı yüksek; gıda, ilaç ve kimya tesisleri için idealdir.
Dökme Demir (GG25, GGG40.3): Düşük maliyetli; su ve buhar hatlarında kullanılır.
Bronz & Bakır Alaşım (RG5, CuSn10): Deniz suyu ve özel kimyasal ortamlar için uygundur.

Standartlar ve Ölçü Sistemleri

DIN, ANSI, BS, JIS gibi uluslararası standartlara göre üretilir.
Basınç sınıfları genellikle PN 10–PN 100 veya 150#–2500# arasında değişir.
Boyutlar, cıvata delik sayısı ve conta yüzey yapısı bu standartlara göre tanımlanır.

Flanş Tipi	Özellikleri	Kullanım Alanları
Düz (Slip-On)	Boru üzerine geçirilerek kaynakla sabitlenir.	Su ve HVAC tesisatları
Kaynak Boyunlu	Yüksek basınç/sıcaklıkta sağlam bağlantı sağlar.	Petrokimya, enerji santralleri

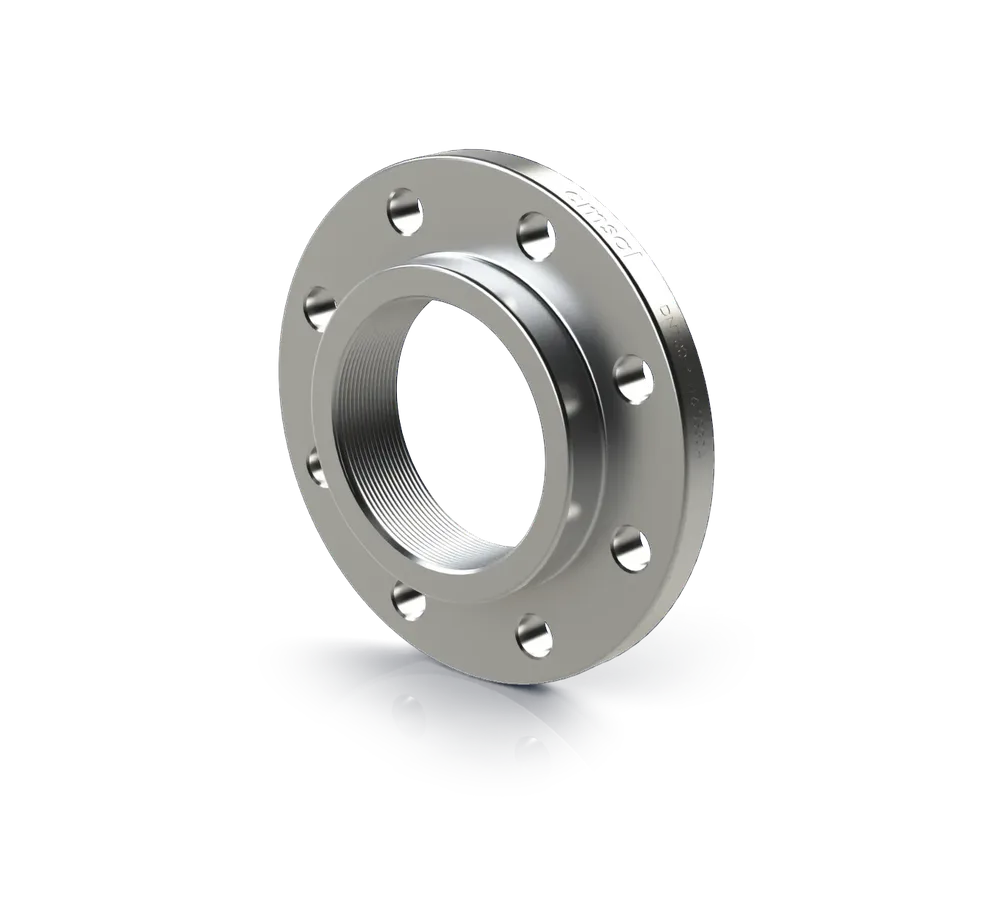

Dişli Flanş	Kaynak yapılmadan bağlantı sunar.	Küçük çaplı gaz veya su hatları
Kör Flanş	Boru ucunu kapatmak için kullanılır.	Süreç sonlandırma veya test hattı

Aksesuarlar

04

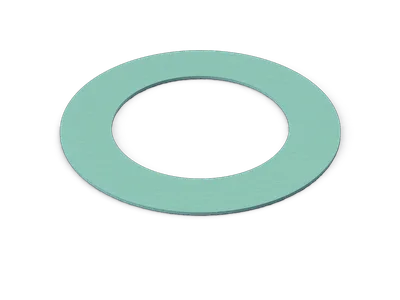

Klingrit conta

Klingrit contalar, mineral fiberlerle güçlendirilmiş ve özel bağlayıcılarla preslenmiş asbest içermeyen sızdırmazlık elemanlarıdır. Yüksek sıcaklık (genellikle 300 °C’ye kadar) ve basınca (PN10–PN40 arası) dayanıklı olup, su, buhar, gaz, hafif kimyasallar ve yağ sistemlerinde yaygın olarak kullanılır.
