Teknik bilgi

01

Anma çapı	DN6 – DN100
Basınç sınıfı	PN6 – PN63
Norm	DIN · ANSI
Bağlantı tipi	Dişli
Tasarım	DIN 2986 EN 10241EN 10241Çelik dişli boru bağlantı parçaları BS 1387 ASTM A 865
Bağlantı standardı	ISO 7/1 (BSP)ISO 7-1Sızdırmazlığı dişte sağlanan boru dişi (R/Rp) ANSI NPT

Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.

Malzeme

02

Malzeme	SS316SS304St37

Özellikler

03

Yapı

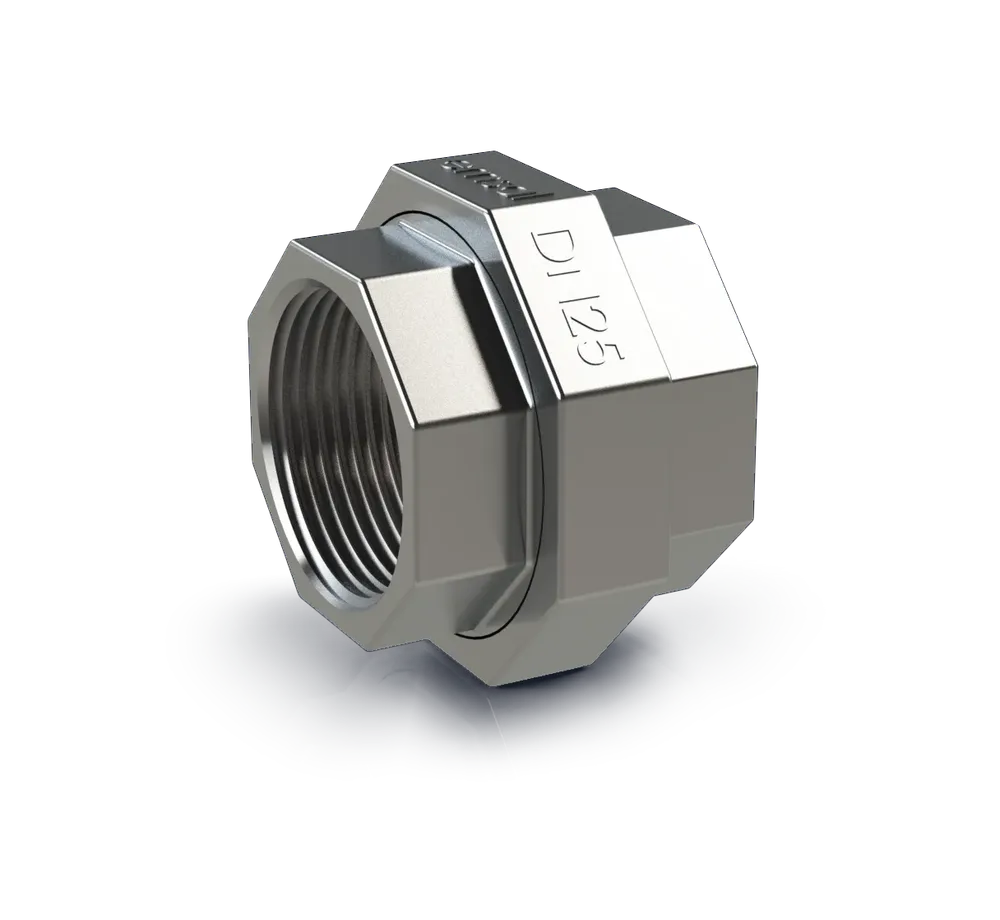

Rekorlar üç temel parçadan oluşur: Rekor gövdesi (dişli), bağlantı somunu (sıkma işlevi görür), conta veya sızdırmazlık yüzeyi.
Dişli bağlantı ile birleştirilirler, çoğu zaman teflon bant veya sıvı conta ile sızdırmazlık sağlanır.
Kolay sökülebilir olmalarıyla sabit bağlantılara kıyasla bakımda büyük avantaj sağlar.

Avantaj

Hızlı bağlantı imkânı: Dişli yapısı sayesinde kaynak gerektirmeyen bağlantılar yapılabilir.
Yaygın uyumluluk: Farklı diş ve çap seçenekleriyle sistemlere kolayca entegre olur.
Tamir ve bakım kolaylığı: Sızdırma veya hasar durumlarında hızlı parça değişimi sağlar.
Maliyet etkin: Küçük boyutuna rağmen kritik bağlantı işlevi görür.

Dikkat

Diş tipi uyumu önemlidir: BSP, NPT gibi standartlara göre doğru seçim yapılmalıdır.
Teflon bant veya conta kullanımı ile sızdırmazlık sağlanmalıdır.

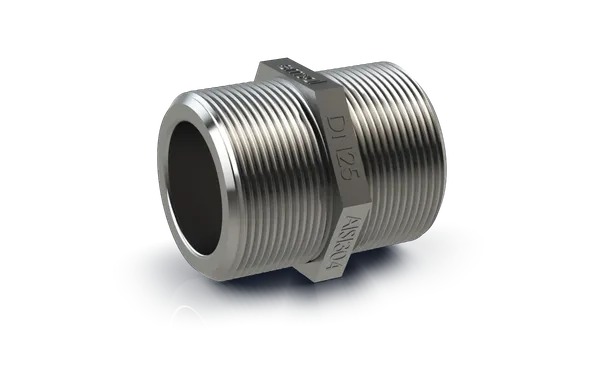

Uygulama ortamına göre malzeme seçimi doğru yapılmalıdır; örneğin kimyasal ortamlarda paslanmaz nipel önerilir.
Aşırı sıkma, diş sıyırması veya nipel çatlamalarına yol açabilir; tork kontrollü montaj önerilir.

Rekor Tipi	Özellikleri	Kullanım Alanları
Düz Rekor	İki ucu aynı çapta düz bağlantı sağlar	Standart boru geçişleri
Köşe Rekor (90°)	İki boru arasında 90° dönüş sağlar	Dar alanlarda yön değiştirme
Redüksiyon Rekoru	Farklı çapta iki bağlantıyı birleştirir	Çap dönüşü gereken noktalarda
Flanşlı Rekor	Flanş bağlantısı içerir	Yüksek basınçlı sistemlerde sökülebilir bağlantı

Aksesuarlar

04

Teflon bant

Teflon bant, polytetrafluoroethylene (PTFE) malzemesinden üretilen ince, esnek bir sızdırmazlık ürünüdür. Boru dişli bağlantılarında kaçakları önlemek ve sıkı bir sızdırmazlık sağlamak amacıyla yaygın olarak kullanılır.
