Teknik bilgi
01| Anma çapı | DN15 – DN1000 |
|---|---|
| Basınç sınıfı | PN6 – PN63 |
| Norm | DIN · ASME |
| Bağlantı tipi | Kaynaklı |
| Tasarım | ASME B16.9ASME B16.9Alın kaynaklı dövme bağlantı parçaları DIN 2605 |
| Bağlantı standardı | ASME B16.9ASME B16.9Alın kaynaklı dövme bağlantı parçaları DIN 2605 |
Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Malzeme
02| Malzeme |
|---|
Özellikler

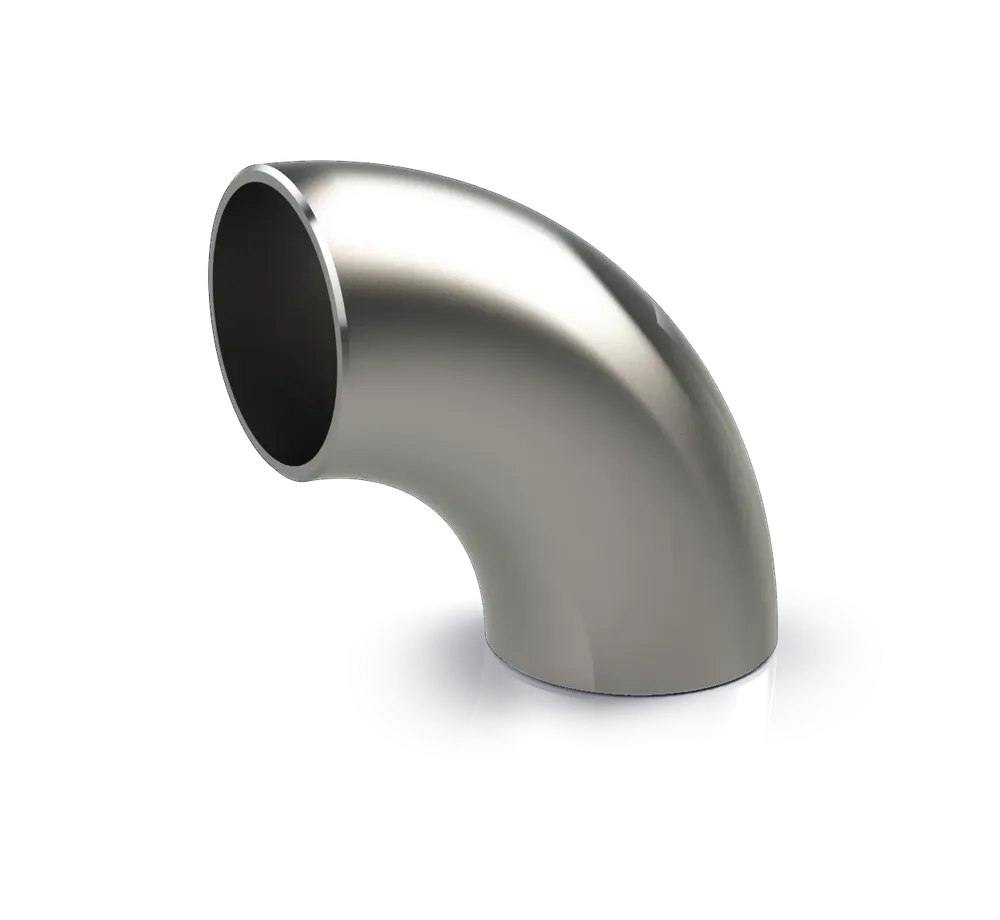

03Yapı
- Dirsekler genellikle 90°, 45°, veya 180° açılarda üretilir.
- Dikişsiz (seamless) veya dikişli (welded) boru formunda üretilebilirler.
- Butt-weld (bindirme kaynak) tipi bağlantı yüzeyleriyle boru sistemine sabitlenir.
Avantaj
- Yüksek mekanik dayanım: Basınç ve titreşimli ortamlara uygunluk.
- Sızdırmaz bağlantı: Kaynaklı yapısı sayesinde sızıntı riski düşüktür.
- Uzun ömürlü çözüm: Aşınmaya ve korozyona karşı dirençlidir (malzemeye göre).
- Standart uyumu: ASME B16.9, DIN 2605 gibi uluslararası normlara uygun üretim.
Dikkat
- Kaynak kalitesi ve NDT kontrolleri (radyografi, penetrant) uygulanmalıdır.
- Montaj yönü ve eğimi, sistem tasarımına uygun olmalıdır.
- Malzeme sertifikası ve standart uyumu kontrol edilmelidir.
- Korozyon riski, malzeme seçimi ve dış kaplamalarla minimize edilmelidir.
| Dirsek Tipi | Açıklama | Uygulama Alanı |
|---|---|---|
| Uzun Yarıçaplı (LR) | Daha az direnç sağlar, akışkan geçişi daha yumuşaktır | Büyük çaplı hatlar, proses sistemleri |
| Kısa Yarıçaplı (SR) | Daha dar alanlara uygun, yüksek direnç oluşturabilir | Alan kısıtlı sistemler |
| 180° Dirsek (U Tipi) | Hat dönüşü sağlar, genellikle özel proseslerde kullanılır | Buhar ve soğutma hatları |
