Teknik bilgi
01| Anma çapı | DN15 – DN1000 |
|---|---|
| Basınç sınıfı | PN6 – PN63 |
| Norm | DIN · ASME |
| Bağlantı tipi | Kaynaklı |
| Tasarım | ASME B16.9ASME B16.9Alın kaynaklı dövme bağlantı parçaları DIN 2616-1/2 |
| Bağlantı standardı | ASME B16.9ASME B16.9Alın kaynaklı dövme bağlantı parçaları DIN 2616-1/2 |
Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Malzeme
02| Malzeme |
|---|
Özellikler
03Yapı
- Bağlantı tipi: Butt-weld (bindirme kaynaklı) olarak boru hatlarına entegre edilir.
- İki uç çapı farklıdır: Büyük çap → Küçük çap.
- Üretim şekli: Dikişsiz (seamless) – yüksek basınç ve sıcaklık için uygundur. Dikişli (welded) – ekonomik uygulamalarda tercih edilebilir.
- Bağlantı yüzeyleri butt-weld (bindirme kaynaklı) formundadır.
Avantaj
- Düzenli akış kontrolü sağlar, sistemin bölünmesini kolaylaştırır.
- Yüksek sızdırmazlık ve mekanik dayanım.
- Titreşim ve basınca karşı dayanıklıdır.
- Standartlara uygun üretim: ASME B16.9, DIN 2616-1/2, EN 10253 gibi.
Dikkat
- Eksantrik redüksiyonlar, sıvı birikmesini engellemek için genellikle "düz taraf alta" monte edilir.
- Konik redüksiyonlar, simetrik olduğu için türbülansı azaltmada etkilidir.
- Kaynak sonrası NDT kontrolleri (radyografi, ultrasonik test) önerilir.
- Akış yönü, montaj eğimi ve proses ihtiyaçları dikkate alınarak seçilmelidir.
| Redüksiyon Tipi | Açıklama | Uygulama Alanı |
|---|---|---|
| Konik (Concentric) | Büyükten küçüğe simetrik daralma sağlar | Dikey hatlar, pompalar, kazan çıkışları |

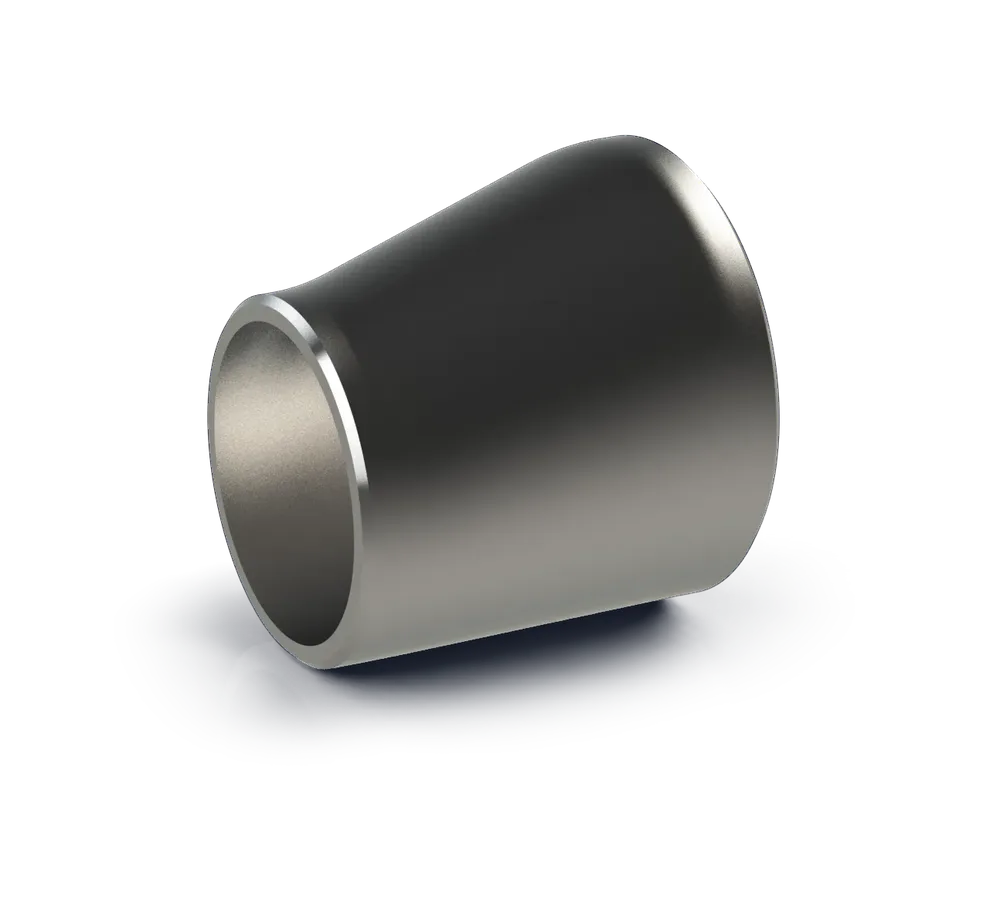

| Eksantrik (Eccentric) | Alt veya üst yüzey hizalanmış; asimetriktir | Yatay hatlar, drenaj sistemleri |
İndirmeler
04Teknik föyPDF · TR · ölçü ve ağırlık tablosu
HAZIRLANIYOR
HAZIRLANIYOR
CAD modeliSTEP · DXF · DN seçerek
AŞAMA D
AŞAMA D
3.1 sertifika örneğiPDF · EN 10204 · TR/EN
Örneği aç
Örneği aç
